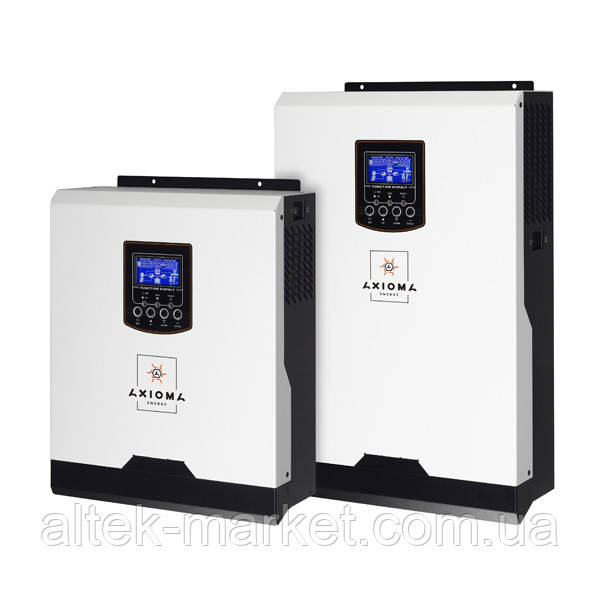

Автономний інвертор 3000ВА, 24В + контролер ШІМ 50А, ISPWM 3000, AXIOMA energy

Інвертори Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.

Основні переваги інверторів Axioma Energy ISPWM 3000:

• Чисто синусоїдальна форма вихідної напруги 230В.
• Вбудований PWM (ШІМ) контролер сонячної зарядки.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
• Можливість харчування як від електромережі, так і від електрогенератора.шз
• Автоматичне відновлення живлення від електромережі при відновленні напруги.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту.

Панель для підключень до інвертора виглядає так











7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
12. Порт USB зв'язку











Приклад схеми підключення Гібридного Джерела безперебійного живлення







Схема електричних з'єднань інвертора з чистою синусоїда





Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.



Панель управління Гібридного Джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів з мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварію
		Блимає	Попередження

Функціональні клавіші

Клавіша	Опис
ESC	Вихід з режиму налаштування
UP	Перехід до попереднього вибору
DOWN	Перехід до наступного вибору
ENTER	Підтвердження вибору або перехід до режиму налаштування
