Контролер заряду Tracer-4210A, MPPT 40А 12/24В
В наявностіКонтролер заряду Tracer-4210A, MPPT 40А 12/24В
7 055 ₴
+380 (63) 880-88-07
Основний
  • +380 (50) 880-88-08
    Додатковий
  • +380 (66) 273-68-24
    Додатковий
Опис
Характеристики
Інформація для замовлення

Контролер MPPT 40A 12/24В, Tracer-4210A це передовий контролер з функцією пошуку точки максимальної потужності (MPPT) для автономних сонячних систем. Контролер забезпечує високий ККД, більш ніж 98%, мінімум втрат потужності.



MPPT це основна топологія економічних схемах перетворення, що реалізується на мікропроцесорі для інтелектуальної регулювання робочої точки сонячних панелей, що дозволяє сонячним панелям розвивати максимальну потужність. При зміні умов, робоча точка сонячних панелей відхилятися від точки максимальної потужності, мікропроцесор буде регулювати робочу точку сонячні батареї на основі розрахунку MPPT, щоб витягти з сонячних батарей максимально можливу потужність.
У порівнянні з ШІМ - контролерами, контролер MPPT може збільшити вихідну потужність сонячних батарей на 5% ~ 30%. Збільшення вихідний потужності залежить від таких факторів, як особливості сонячних панелей, умов навколишнього середовища та рівня освітлення.



У цьому контролері можливі 4 режиму роботи
1. Контролер для освітлення - встановлюємо час світіння після того, як стемніло (Таймер1) і перед світанком (Таймер2), на протязі від 1 до 15 годин.
2. Контролер для освітлення - включення світіння через 10хв. після того, як стемніло і до світанку.
3. Контролер у ручному режимі (включення живлення навантаження кнопкою).
4. Тестовий режим навантаження - включення навантаження після того, як стемніло і виключення з світанком без затримки.



Можливий вибір 4 типів акумуляторів

1. Заливні АКБ

2. AGM

3. GEL

4. Встановлені користувачем параметри(діапазон напруг для налаштувань 9-17В). Налаштовується за допомогою дистанційного пульта MT-50 або через комп'ютер за допомогою спец. програмного забезпечення.



Особливості

•1. Технологія пошуку точки максимальної потужності MPPT (Maximum Power Point Tracking)
•2. ККД перетворення 98%
•3. Ефективність пошуку точки максимальної потужності понад 99,5%
•4. Висока швидкість знаходження точки максимальної потужності
•5. 3х ступінчаста зарядка з ШІМ регулюванням
•6. Мультифункціональний LCD дисплей з інтуїтивно зрозумілим керуванням
•7. Управління режимом роботи навантаження, вибір типу акумулятора
•8. 1 рік гарантії

Електричні захисту:
• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійна захист від перенапруги сонячних батарей.
• Захист акумулятора від перезаряду
•Захист акумулятора від переразраряда
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні

• Захист від перегріву
• Захист від перевантаження





Переваги MPPT

Вольт - Амперна характеристика

AVcurPVcur

Наведена типова ВА характеристика сонячної батареї для акумулятора 12В.

Звичайний контролер сонячної зарядки:
Сонячна панель працює в точці А, робоча напруга панелі сонячної батареї трохи вище напруги акумуляторної батареї.
Напруга зарядки: UA = 13.2 В
Струм заряду: IA = 5.8 A
Потужність: PA = 13,2 * 5,8 = 76.56 Вт

MPPT Контролер:
Сонячна панель працює в точці В, робоче напруга сонячної панелі набагато вище, ніж напруга акумуляторної батареї.
Напруга зарядки: UB = 17.9 В,
Струм зарядки: IB = 5,2 A
Потужність: PB = 17,9 * 5,2 = 93,08 Вт

Порівняння:
Потужність B вище потужності A.
(PB-PA)/ PA=21,6%

В залежності від різних виробників сонячних панелей, різної інтенсивності сонячного освітлення, температури, ефективності сонячного контролера заряду і так далі величина підвищення ефективної відсоткової потужності становить 10-30%.

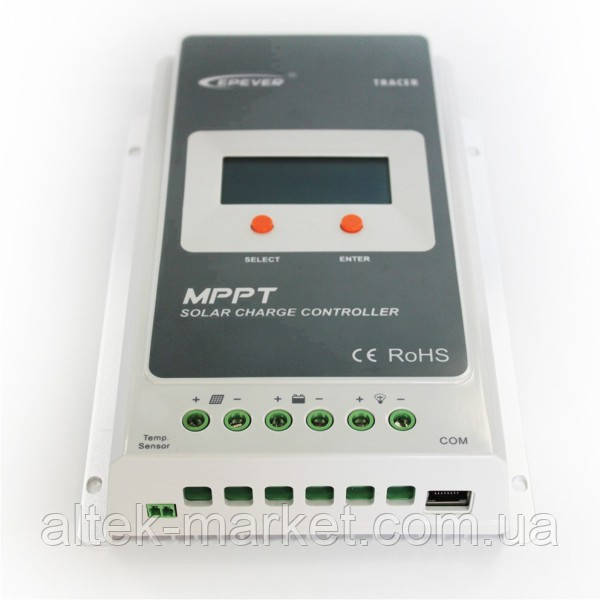

Зовнішній вид контролера

       TracerA1 MPPT контролер EPsolar

1 - Монтажних отвори

2 - Кнопка Вибору (Select)

3 - Порт підключення датчика температури

4 - Клеми підключення сонячних батарей

5 - Клеми підключення акумулятора

6 - Клеми підключення навантаження

7 - Порт RS-485 (для ПК або дистанційного пульта)

8 - Кнопка підтвердження вибору (Enter)

9 - Дисплей



LCD дисплей

TracerA LCD дисплей MPPT контролер EPsolar

Схема підключення

 TracerA MPPT контролер EPsolar

Технічні характеристики

Модель Tracer1210A
Номанальный струм заряду акумулятора 10А
Номінальний струм навантаження 10А
Системне напруга 12В/24В автоматичне визначення
Допустимий діапазон напруги акумулятора 8-32В

Максимальна напруга холостого ходу сонячної батареї

100В при мінімально можливій температурі

92В при температурі +25 градусів

Максимальна вхідна потужність від сонячної батареї 12В - 130Вт; 24В - 260Вт
Напруга заряду вирівнюючого AGM - 14,6 В, Заливні - 14,8 В
Напруга основного заряду GEL - 14,2 В, AGM - 14,6 В, Заливні - 14,8 В
Напруга підтримуючої зарядки 13,8 В
Напруга відключення навантаження 11,1 В
Напруга відновлення живлення навантаження після відключення 12,6 В
Власне споживання <20мА(12В); <16мая (24В)
Температурна компенсація -5 мв / ° C/ 2В
Робоча температура -25 ° C ~ +45 ° C

Клас захисту

IP30

Гарантія

12 міс.

Габарити 172мм*134мм*44мм
Клемник 4 мм. кв.
Вага 600г



Основні
ВиробникEpsolar
Країна виробникКитай
Гарантійний термін12 міс
Індикатор рівня зарядуТак
Максимальна напруга сонячних батарей100 В
Максимальний струм навантаження40 А
Максимальний струм сонячної батареї40 А
Тип контролераMPPT
  • Ціна: 7 055 ₴
  • Спосіб упаковки: заводська картонна упаковка
