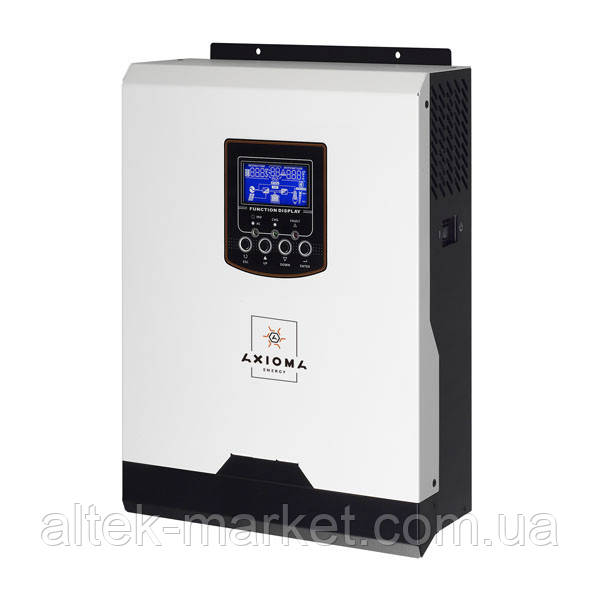

Автономний інвертор 2000ВА, 24В + контролер ШІМ 50А, ISPWM 2000, AXIOMA energy

11 620 ₴
- Немає в наявності
- Код: 680902
- +380 (50) 880-88-08Додатковий
- +380 (66) 273-68-24Додатковий
Автономные инверторы Axioma Energy серии IS - это высококачественные многофункциональные устройства, предназначенные для создания систем гарантированного электропитания квартир, частных домов, коттеджей и объектов мини-бизнеса дополненные функцией автономного питания. Встроенный ЖК-дисплей позволяет отслеживать работу системы и с легкостью изменять ее параметры, такие как: зарядный ток АКБ, устанавливать приоритет сети, либо альтернативного источника питания, а так же устанавливать диапазон входного напряжения.
Степень защиты оболочки по IEC 60529, DIN 40050 - IP21.
Основні переваги гібридних інверторів Axioma Energy ISPWM 1000:
- Чисто синусоїдальна форма вихідної напруги 230В.
- Вбудований PWM (ШІМ) контролер сонячної зарядки.
- Регулювання діапазону напруги живильної електромережі.
- Регулювання сили зарядного струму.
- Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
- Можливість харчування як від електромережі, так і від електрогенератора.
- Автоматичне відновлення живлення від електромережі при відновленні напруги.
- Захист від перевантаження та короткого замикання.
- Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
- Функція холодного старту.
Панель для підключень до інвертора виглядає так
7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
12. Порт USB зв'язку
Приклад схеми підключення інвертора:
Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїда
Опис схеми
ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А
В предлагаемой схеме сетевое напряжение поступает на инвертор AC INPUT через автоматическое реле выбора линии питания. Ко второму входу реле подключена топливная электростанция (дизель – генератор, бензо - электрогенератор) с функцией дистанционного старта.
Сеть гарантированного питания стабилизированным напряжением 220В подключена к выходу инвертора AC OUTPUT.
Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.
Панель управління Гібридного Джерела безперебійного живлення
Світлодіодні індикатори.
Індикатор | Повідомлення | ||
|
Зелений | Світиться | Електропостачання споживачів з мережі |
Блимає | Електропостачання споживачів від АКБ | ||
|
Зелений | Світиться | АКБ заряджена |
Блимає | АКБ заряджається | ||
Червоний | Світиться | Повідомлення про аварію | |
Блимає | Попередження |
Функціональні клавіші
Клавіша | Опис |
ESC | Вихід з режиму налаштування |
UP | Перехід до попереднього вибору |
DOWN | Перехід до наступного вибору |
ENTER | Підтвердження вибору або перехід до режиму налаштування |
Технічні характеристики гібридного ДБЖ 1000ВА, 12В + контролер ШІМ 50А, ISPWM 1000, AXIOMA energy, наведені в таблиці.
Модель | ISPWM 1000 | ISPWM 2000 | ||
Номінальна потужність | 1000ВА / 800Вт | 2000ВА /1600Вт | ||
ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||||
Напруга | 230 VAC | |||
Два діапазони напруги (на вибір) | 170-280 (для комп'ютера) | |||
90-280 (для інших навантажень) | ||||
Частота | 50 Hz/60 Hz (автовизначення) | |||
ВИХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||||
Напруга (при роботі від акумулятора) | 230 VAC ± 5% | |||
Пікова потужність | 2000VA | 4000VA | ||
ККД | 90%~93% | |||
Час перемикання | 10мсек (для комп'ютера); 20мсек (для інших навантажень) | |||
Синусоїда | Чистий синус | |||
АКУМУЛЯТОРИ | ||||
Напруга акумулятора | 12 VDC | 24 VDC | ||
Напруга плаваючою зарядки | 13.5 VDC | 27 VDC | ||
Напруга захисту від перезаряду | 16 VDC | 32 VDC | ||
СОНЯЧНІ БАТАРЕЇ | ||||
Тип сонячного зарядного пристрою | PWM | PWM | ||
Максимальна напруга холостого ходу сонячних батарей | 55 VDC | 80VDC | ||
Макс. струм заряду від сонячних батарей | 50A | 50A | ||
Макс. струм заряду від мережі | 20 A | 25A | ||
Макс. струм заряду | 60 A | 60 A | ||
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ | ||||
Розміри, Глибина x Ширина x Висота, мм | 88 x 225 x 320 | |||
Вага, кг | 5.0 | 5.5 | ||
Порти передачі даних | USB | |||
Допустима відносна вологість | 5% - 95% (Без конденсату) | |||
Діапазон допустимої температури для роботи інвертора | 0°C до 55°C | |||
Діапазон допустимої температури для зберігання інвертора | -15°C до 60°C |
Основні атрибути | |
---|---|
Виробник | AXIOMA energy |
Країна виробник | Китай |
Види індикації | Звукова, Світлова |
Гарантійний термін | 12 міс |
Допустима пікова потужність | 3200 Вт |
Захист від короткого замикання | Ні |
Захист від перегріву | Так |
Захист від перевантажень | Так |
Захист від переполюсовки | Ні |
Захист від розряду акумуляторної батареї | Так |
Максимальна робоча температура навколишнього середовища | 55 град. |
Мінімальна робоча температура навколишнього середовища | 0 град. |
Номінальна потужність | 1600 Вт |
Номінальна вихідна напруга | 220~240 В |
Стан | Новий |
Тип робочої величини | Потужність |
Форма вихідної напруги | Чиста синусоїда |
Частота | 50 Гц |
Кількість фаз живлення | 1 |
- Ціна: 11 620 ₴
- Спосіб упаковки: Заводська картонна упаковка
